Gids voor trapassen

Hoe kies je de juiste trapas voor je​ fiets?

Hoe kies je de juiste trapas voor je​ fiets?

Een trapas, ook wel bottom bracket genoemd, vormt de verbinding tussen het frame en het crankstel van je fiets. Het kiezen van de juiste trapas hangt dus af van twee factoren: het type frame en het type crankstel dat je gebruikt.

1 (type frame) + 2 (type crankstel) = 3 (bottom bracket)

Om frame type en cranktype te bepalen, dien je alleen een paar afmetingen op te meten. Deze afmetingen kun je vervolgens gebruiken als filter in onze shop.

Stap 1: Bepaal het type van je frame

Pressfit frames

Pressfit frames hebben een brackethuis met een gladde binnenzijde waarin het bottom bracket wordt geperst.


Het type van een pressfit frame wordt altijd bepaald door een combinatie van 2 afmetingen, de breedte van het brackethuis en de binnendiameter van het brackethuis. Als je over deze beide afmetingen beschikt zal je een frame altijd kunnen herleiden tot één specifiek frame type.


Tip: We adviseren altijd om beide afmetingen op te meten wanneer er meerdere binnendiameters van het brackethuis mogelijk zijn in combinatie met een bepaalde bracket breedte.

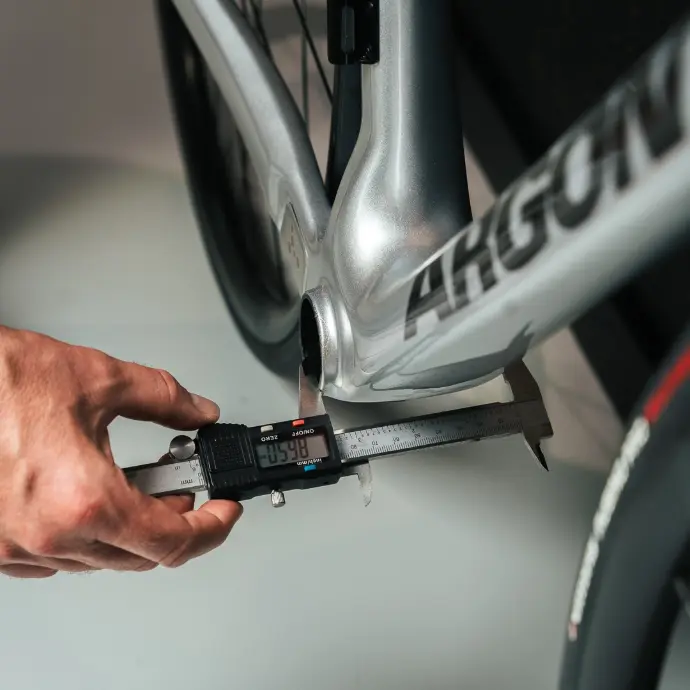

Opmeting breedte

Meet de breedte van het brackethuis op met een schuifmaat. Meet enkel het frame en houdt geen rekening met eventueel geïnstalleerde cups.

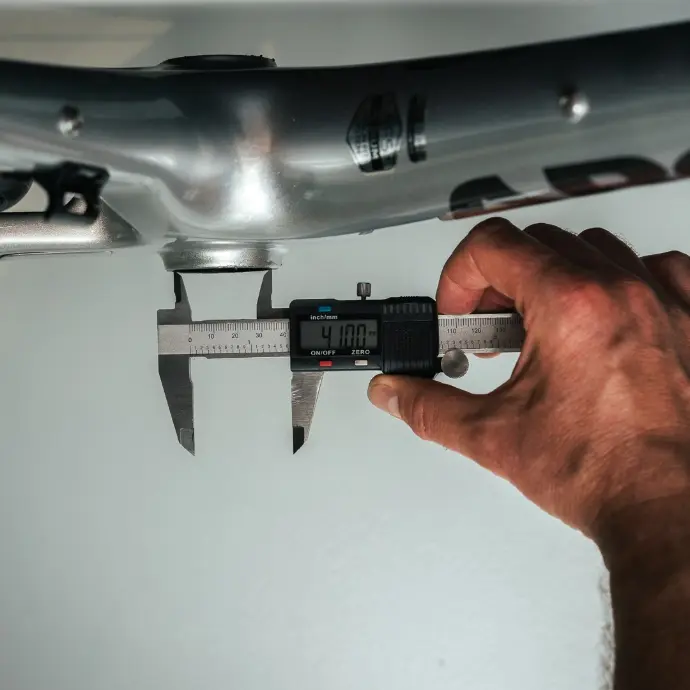

Opmeting binnendiameter

Meet de binnenkant van het brackethuis op met een schuifmaat.

Schematisch overzicht pressfit frametypes

FRAME TYPEBREEDTE BRACKETHUIS (WEG)BREEDTE BRACKETHUIS (MTB)BINNENDIAMETER BRACKETHUIS
OSBB61
46
BB30687342
Pressfit30 / (PF30)687346
BB30A73


42
PF30A73


46
BBright4279


42
BBright4679


46
BB86/BB9286,59241
BB38686,5


46
BB89


89,541
BB90/BB9590,59537

Welke types pressfit frames bestaan er?

BB30

BB30 frames hebben een brackethuis breedte van 68 mm (Weg) of 73 mm (MTB) en een brackethuis binnendiameter van 42 mm.

Ontdek het assortiment

De BB30 frame standaard werd oorspronkelijk geïntroduceerd door Cannondale, maar wordt later ook gebruikt door andere fabrikanten. Lagers met een buitendiameter van 42 en een binnendiameter van 30mm worden direct in het brackethuis geperst om gebruikt te worden in combinatie met een BB30/PF30 crank. Door gebruik van adapters is het ook mogelijk om andere cranktypes te gebruiken in combinatie met een BB30 frame.

BB30A

BB30A frames zijn wegframes met een brackethuis breedte van 73mm en een brackethuis binnendiameter van 42 mm.

Ontdek het assortiment

De BB30A frame standaard werd oorspronkelijk geïntroduceerd door Cannondale en is een variant op de BB30 frame standaard. Het brackethuis van de BB30A is 5 mm breder dan de BB30 standaard en asymmetrisch aan de niet-aandrijfzijde van het frame.

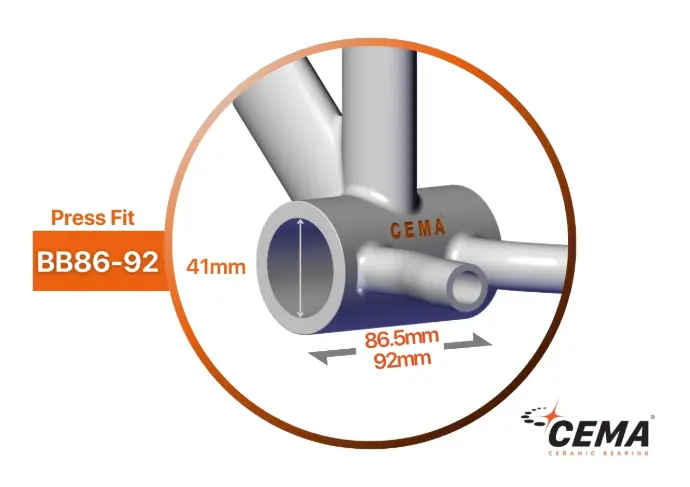

BB86-BB92

BB86-92 frames hebben een brackethuis breedte van 86,5 mm (Weg) of 92 mm (MTB) en een brackethuis binnendiameter van 41 mm.

Ontdek het assortiment

De BB86-BB92 frame standaard werd oorspronkelijk ontwikkeld door Shimano en groeide uit tot de meest gebruikte pressfit frame standaard in de fietsindustrie. BB86-92 wordt onder andere gebruikt  door merken als Giant, Canyon, BMC, Cube en anderen.

BB89

BB89 frames zijn mountainbike frames met een brackethuis breedte van 89,5mm en een brackethuis binnendiameter van 41 mm.

Ontdek het assortiment

De BB89 frame standaard is een variant op de BB86-BB92 frame standaard en wordt uitsluitend gebruikt op (oudere) types MTB.

BB386

BB386 frames zijn wegframes met een brackethuis breedte van 86,5mm en een brackethuis binnendiameter van 46 mm.

Ontdek het assortiment

De BB386 frame standaard combineert de breedte van een BB86 wegframe (86,5mm) met een grotere 46 mm diameter van het bracket huis.

BB90-BB95

BB90-BB95 frames hebben een brackethuis breedte van 90,5mm (Weg) of 95mm (MTB) en een brackethuis binnendiameter van 37 mm.

Ontdek het assortiment

De BB90-BB95 bottom bracket standaard werd ontwikkeld door Trek. Lagers met een buitendiameter van 37 mm werden direct in het brackethuis geperst om gebruikt te worden in combinatie met een Shimano of SRAM GXP crank. Vanwege de beperkte diameter van het bracket huis zijn deze frames enkel te gebruiken in combinatie met 24 mm cranks.

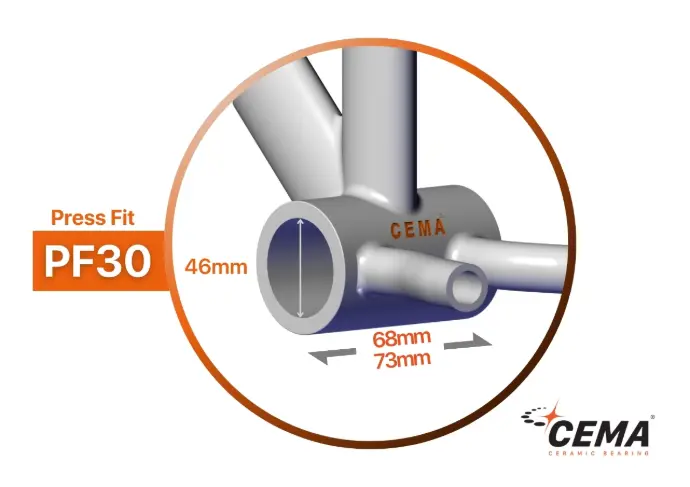

PF30

PF30 frames hebben een brackethuis breedte van 68mm (Weg) of 73mm (MTB) en een brackethuis binnendiameter van 46 mm.

Ontdek het assortiment

De PF30 (Pressfit30) frame standaard werd oorspronkelijk geïntroduceerd door Cannondale als een variant op de BB30 frame standaard. Lagers met een buitendiameter van 42 mm en een binnendiameter van 30mm worden in een cup geïnstalleerd waarna de cup in het brackethuis geperst wordt. Deze frame standaard werd ontwikkeld om gebruikt te worden in combinatie met een BB30/PF30 crank, maar door gebruik van adapters is het echter ook mogelijk om andere cranktypes te gebruiken in combinatie met een PF30 frame.

PF30A

PF30A frames zijn wegframes met een brackethuis breedte van 73mm en een brackethuis binnendiameter van 46 mm.

Ontdek het assortiment

De PF30A frame standaard werd oorspronkelijk geïntroduceerd door Cannondale en is een variant op de PF30 frame standaard. Het brackethuis van de PF30A is 5 mm breder dan de PF30 standaard en asymmetrisch aan de niet-aandrijfzijde van het frame.

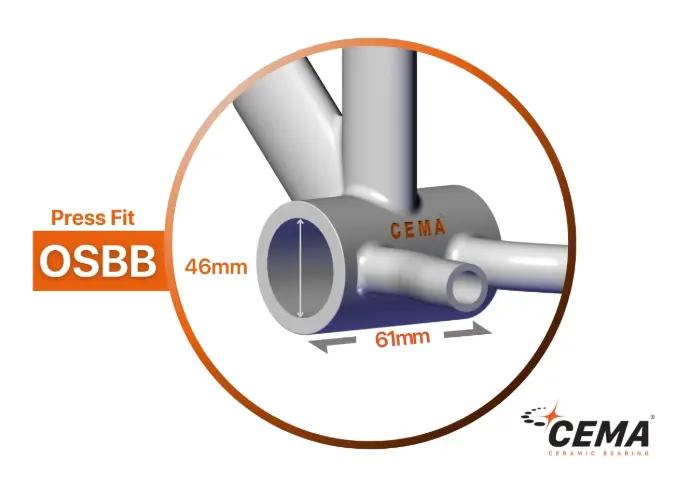

OSBB

Specialized OSBB frames zijn wegframes met een brackethuis breedte van 61mm en een binnendiameter van 46mm.

Ontdek het assortiment

De OSBB (Oversized Bottom Bracket) frame standaard werd ontwikkeld door Specialized en werd slechts gedurende een korte periode toegepast in Specialized carbon frames.


Let op voor de term 'OSBB'. De term OSBB (Oversized Bottom Bracket) wordt ooit incorrect toegepast op pressfit frames die je aan de hand van meting vaak kunnen herleiden naar een andere standaard zoals BB30 of Pressfit30.

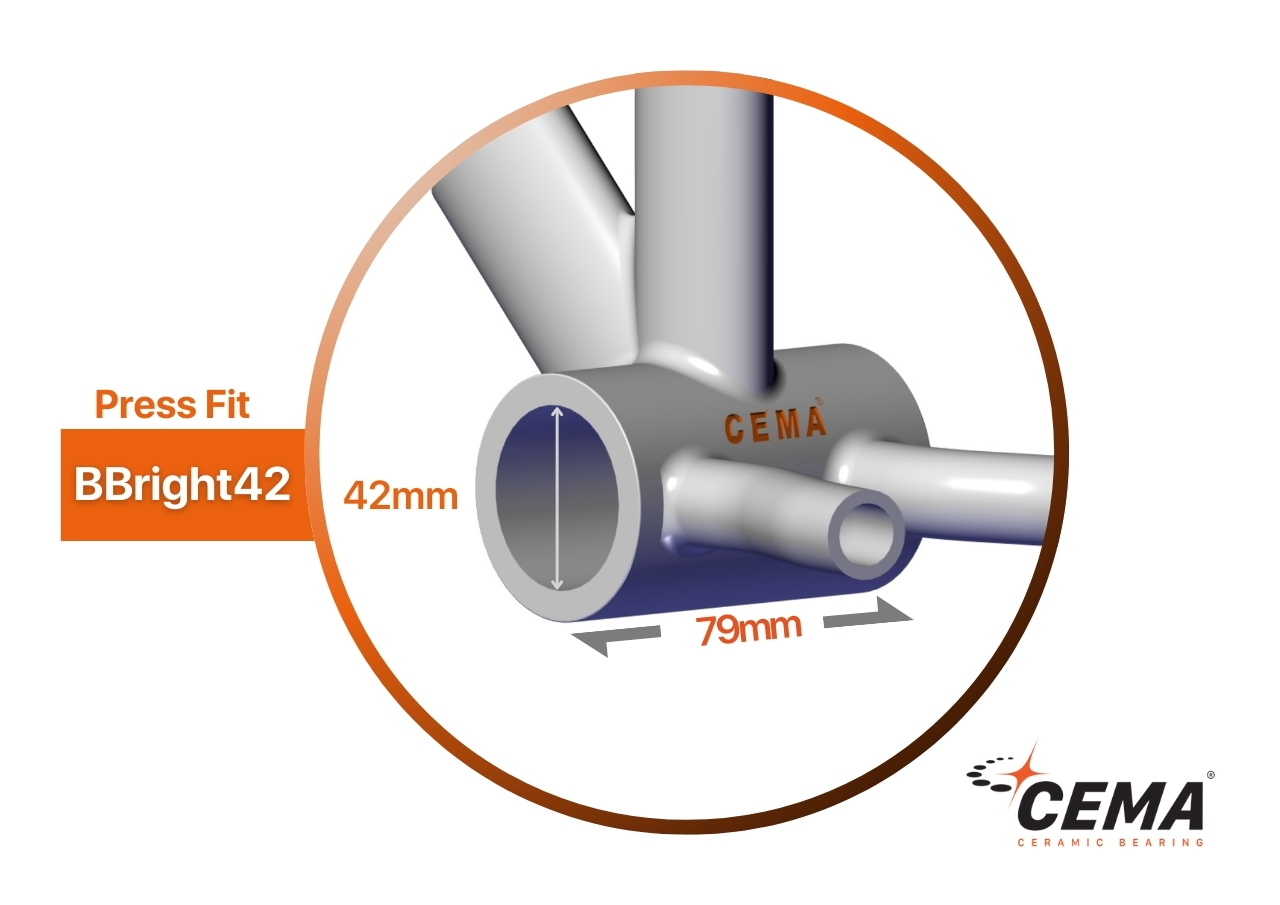

BBRIGHT42

BBright42 frames zijn wegframes met een brackethuis breedte van 79 mm en een binnendiameter van 42 mm.

Ontdek het assortiment

BBRIGHT46

BBright46 frames zijn wegframes met een  brackethuis breedte van 79 mm en een binnendiameter van 46mm.

Ontdek het assortiment

De BBright bottom bracket standaard werd ontwikkeld door Cervélo en richt zich op het optimaliseren van de krachtsoverbrenging en het verbeteren van de frame stijfheid. De BBright standaard verschilt van traditionele BB30 - PF30 bottom bracket systemen door een bredere asymmetrische ontwerp, waarbij de drive-side van de bottom bracket dezelfde breedte heeft als de traditionele BB30 en PF30 frames (68 mm), maar de niet-drive-side 11 mm breder is wat resulteert in een totale brackethuis breedte van 79 mm.


Er wordt een onderscheid gemaakt tussen een direct fit BBright42 en een pressfit BBright46 frame standaard, waarbij het verschil ligt in de binnendiameter van het brackethuis.

Draad frames

Draad frames hebben een brackethuis met een interne schroefdraad waarin de trapas rechtstreeks wordt vast geschroefd.


Voor het bepalen van deze frametypes volstaat het de breedte van het brackethuis op te meten. Enkel indien deze breedte 68mm is dient ook de binnendiameter van de draad opgemeten te worden. Is deze 34 mm dan heb je een BSA frame, is deze 47 mm dan heb je een T47 frame.

Opmeting breedte

Meet de breedte van het brackethuis op met een schuifmaat.

Schematisch overzicht draad frametypes


BREEDTE BRACKETUIS (WEG)
BREEDTE BRACKETHUIS (MTB)DRAAD BRACKETHUIS
BSA68731,37" x 24T
ITA70


36 x 24T
T4582,5


M45 x 1,0
T476873M47 x 1,0
T47-Trek85,5


M47 x 1,0
T47A77


M47 x 1,0

Welke types draad frames bestaan er?

BSA (1,37" x 24T)

BSA frames hebben een brackethuis breedte van 68 mm (Weg) of 73 mm (MTB).

Verken ons aanbod

De BSA frame standaard is de meest gebruikte schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes en wordt gekenmerkt door de aanduiding 1x37" x 24T. De cups hebben rechtse draad (normale draad) aan de niet-aandrijfzijde van het frame en een linkse draad aan de aandrijfzijde van het frame.

ITA (36 x 24T)

ITA frames zijn wegframes en hebben een brackethuis breedte van 70 mm.

Ontdek het assortiment

De Italiaanse frame standaard is een schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes en wordt gekenmerkt door de aanduiding 36 x 24T. Deze frame standaard wordt voornamelijk gebruikt door Italiaanse framebouwers. Beide cups hebben rechtse draad (normale draad).

T45 (M45 x 1,0)

T45 frames zijn wegframes en hebben een brackethuis breedte van 82,5 mm.

Ontdek het assortiment

De T45 frame standaard is een schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes. Deze frame standaard wordt voornamelijk gebruikt op een aantal modellen van het merk Colnago. De cups van een T45 bottom bracket hebben rechtse draad (normale draad) aan de niet-aandrijfzijde van het frame en een linkse draad aan de aandrijfzijde van het frame.

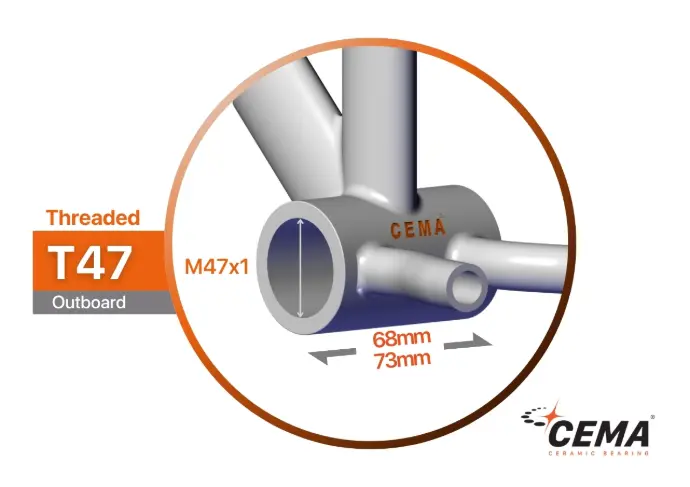

T47 (outboard)

T47 frames hebben een brackethuis breedte van 68 mm (Weg) of 73 mm (MTB).

Ontdek het assortiment

De T47 frame standaard is een schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes. Deze frame standaard is een moderne trapas standaard die de grotere 46 mm diameter van een oversized pressfit systeem combineert met de betrouwbaarheid van een schroefdraad. Bij een breedte van 68 mm (weg) en 73 mm (MTB) worden de lagers in cups buiten het frame gemonteerd (vandaar outboard). De cups hebben rechtse draad (normale draad) aan de niet-aandrijfzijde van het frame en een linkse draad aan de aandrijfzijde van het frame.

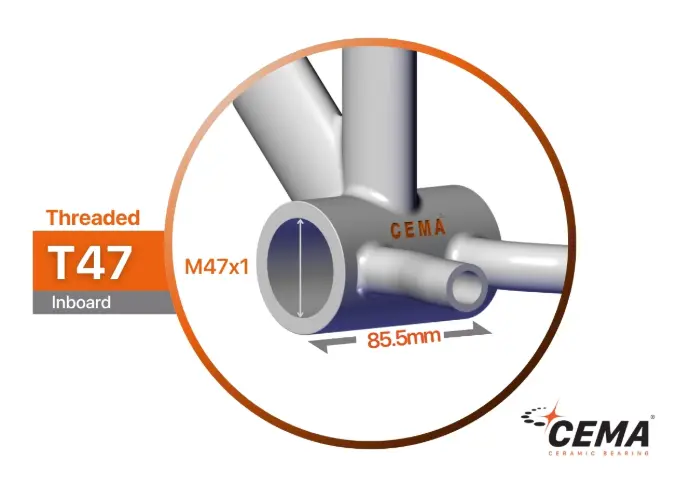

T47-Trek (inboard)

T47-Trek (inboard) frames zijn wegframes en hebben een brackethuis breedte van 85,5 mm.

Ontdek het assortiment

De T47-Trek frame standaard is een schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes. Deze frame standaard is een variatie op de T47 frame standaard. De lagers worden in cups binnen in het brackethuis gemonteerd (vandaar inboard). De cups hebben rechtse draad (normale draad) aan de niet-aandrijfzijde van het frame en een linkse draad aan de aandrijfzijde van het frame.

T47A

T47A frames zijn wegframes en hebben een brackethuis breedte van 77 mm.

Ontdek het assortiment

De T47A frame standaard is een schroefdraadnorm voor het het bevestigen van bottom brackets in fietsframes. Deze frame standaard is een assymetrische variatie op de T47 frame standaard. De cups hebben rechtse draad (normale draad) aan de niet-aandrijfzijde van het frame en een linkse draad aan de aandrijfzijde van het frame.

Stap 2: Bepaal het type van je crank

Het cranktype van jouw fiets bepalen kan door het opmeten van de as-dikte, maar ook door identificatie van de gegevens vermeld op de crank (merk, type).

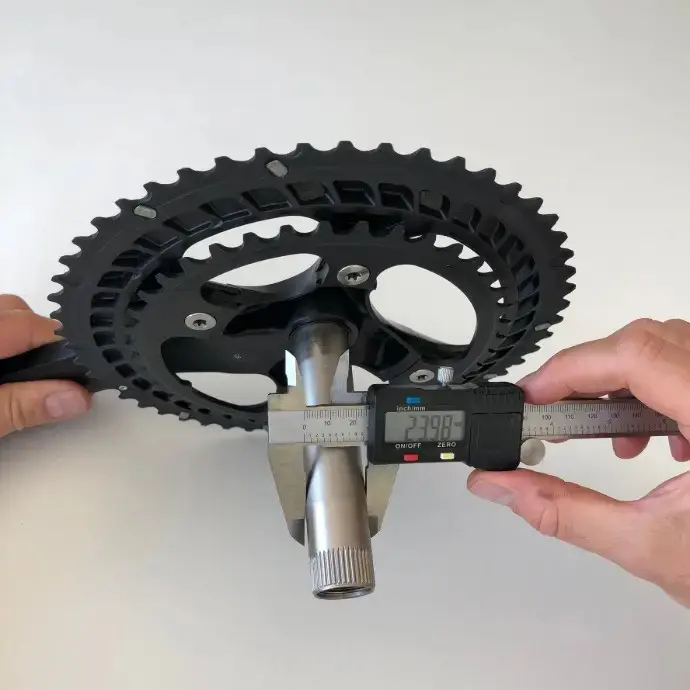

Opmeting as-dikte

Meet de as-dikte van je crank met een schuifmaat.

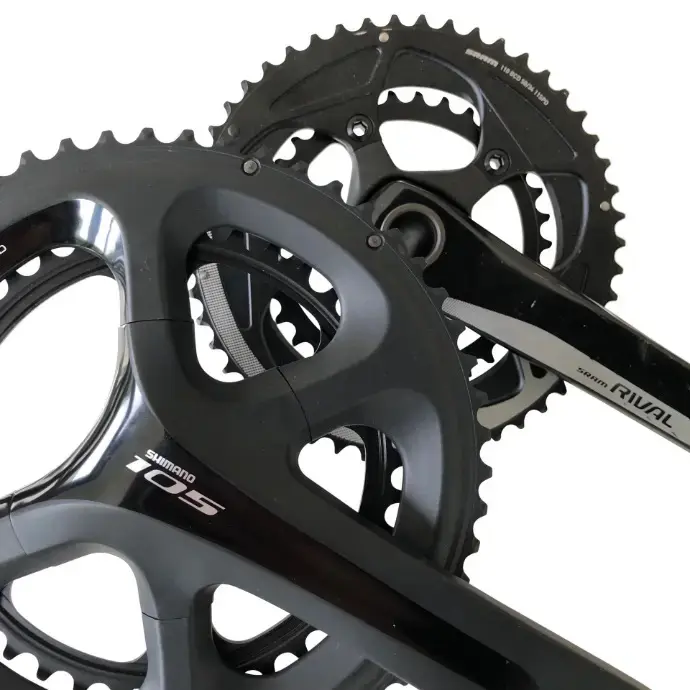

Identificatie op merk of type

Identificeer aan de hand van artikelnummer of opdruk vermeld op de crank.

Schematisch overzicht crank types

Welke types cranks bestaan er?

Shimano

Alle Shimano cranks (ROAD en MTB) hebben een as-diameter van 24 mm.

SRAM GXP

Alle SRAM GXP cranks (ROAD en MTB) hebben een as-diameter van 24 mm met een vernauwing aan de niet-aandrijfzijde naar 22 mm (vandaar 24-22).

SRAM DUB

Alle SRAM DUB cranks (ROAD en MTB) hebben een as-diameter van 29 mm

386 - Rotor30 - FSA386 - Raceface30

Alle moderne 30 mm cranks zijn van het type 386. De as-dikte van deze cranks is 30 mm. Enkele bekende merken 386-type cranks zijn Rotor, FSA386 en Raceface.

BB30/PF30

Is een oudere crank standaard die je dan ook voornamelijk op oudere fietsen zal tegenkomen. Deze cranks hebben een as-dikte van 30 mm maar deze assen zijn korter dan die van 386 cranks. Deze cranks kunnen enkel in combinatie met BB30 of PF30 frames gebruikt worden.

Praxis M30

Alle PRAXIS M30 cranks (ROAD en MTB) hebben een as-dikte van 30 mm met een vernauwing aan de niet-aandrijfzijde naar 28 mm (vandaar 30-28).

Campagnolo Ultra Torque

Campagnola Ultra Torque cranks hebben een as-diameter van 25 mm.

CEMA Interlock systeem

CEMA Interlock bottom brackets zijn bottom brackets voor pressfit frames. De beide helften van het bracket worden binnen in het frame met elkaar verbonden door middel van een schroefdraad.  Deze onderlinge verbinding zorgt voor een sterk geheel en een perfecte uitlijning van de lagers. Ook zullen de cups niet afzonderlijk van elkaar kunnen bewegen wat leidt tot een stabiele en kraakvrije oplossing.  Wij zullen deze interlock constructie steeds toepassen waar mogelijk.


Ontdek hier hoe een Interlock bracket wordt geïnstalleerd:

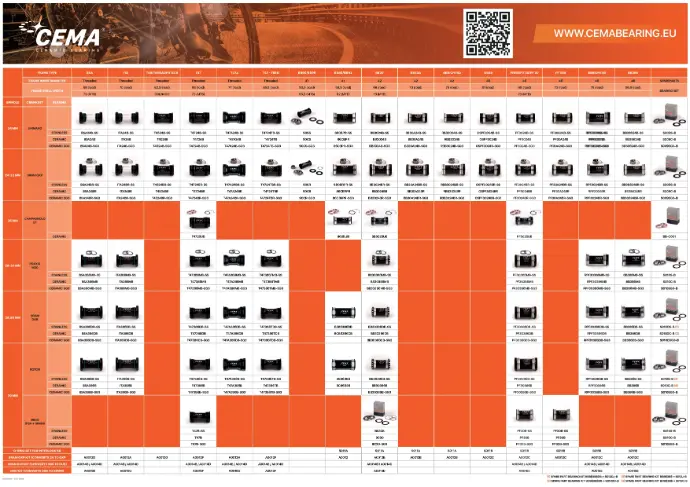

Bottom bracket chart

Vind eenvoudig het juiste bottom bracket voor jouw fiets met onze overzichtelijke bottom bracket chart. Deze handige gids bevat alle specificaties en compatibiliteitsoverzichten van de verschillende bottom brackets die beschikbaar zijn. Of je nu op zoek bent naar draad- of pressfit-opties, je vindt snel de juiste combinatie van breedte, diameter en cranktype. Gebruik deze tool om precies te zien welke oplossing past bij jouw frame en crankstel voor optimale prestaties.

Conclusie

Het kiezen van het juiste bottom bracket is essentieel voor de prestaties van je fiets. Met deze gids ben je goed op weg om de perfecte match te vinden voor jouw behoeften.  Als je hierover toch nog vragen hebt, aarzel dan niet om contact met ons op te nemen. Wij staan altijd klaar om je te helpen!
